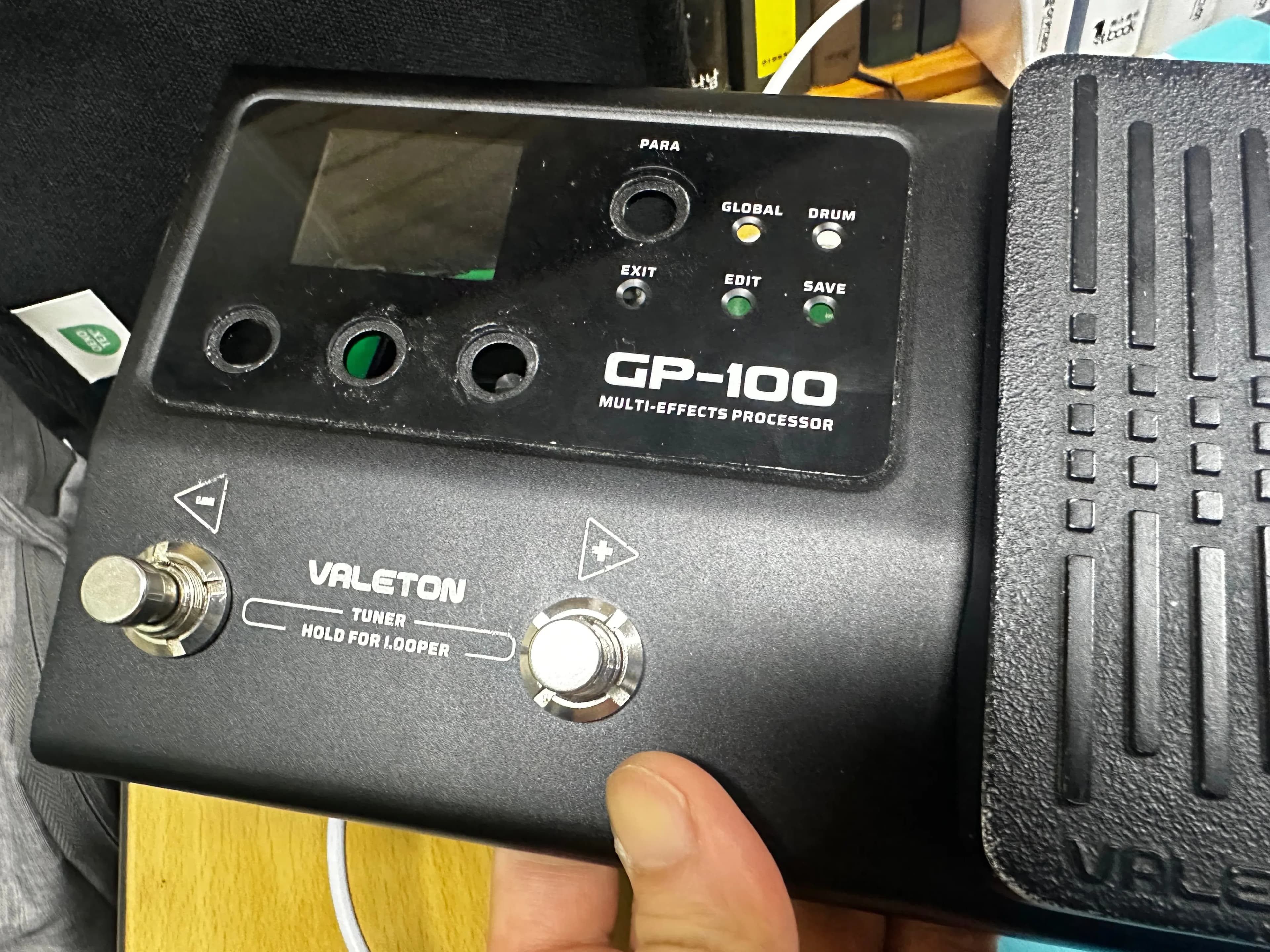

Valeton GP-100 이펙터 수리 실패기

이번에 GP-100 이펙터를 수리하다가 날려먹었다.

그래도 이틀간 고생하면서 알아낸 것이 많았기에, 한번 써보는 글이다.

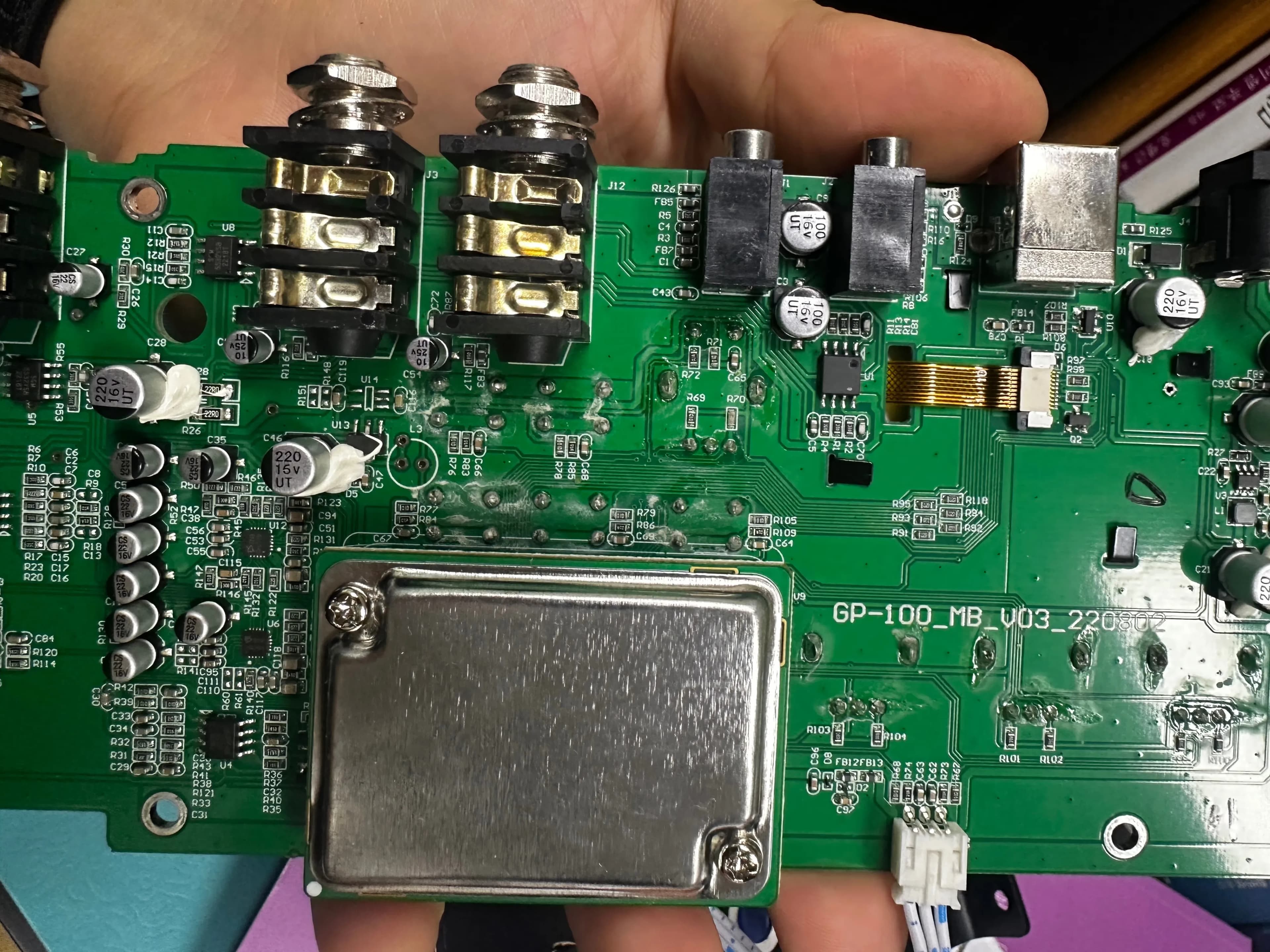

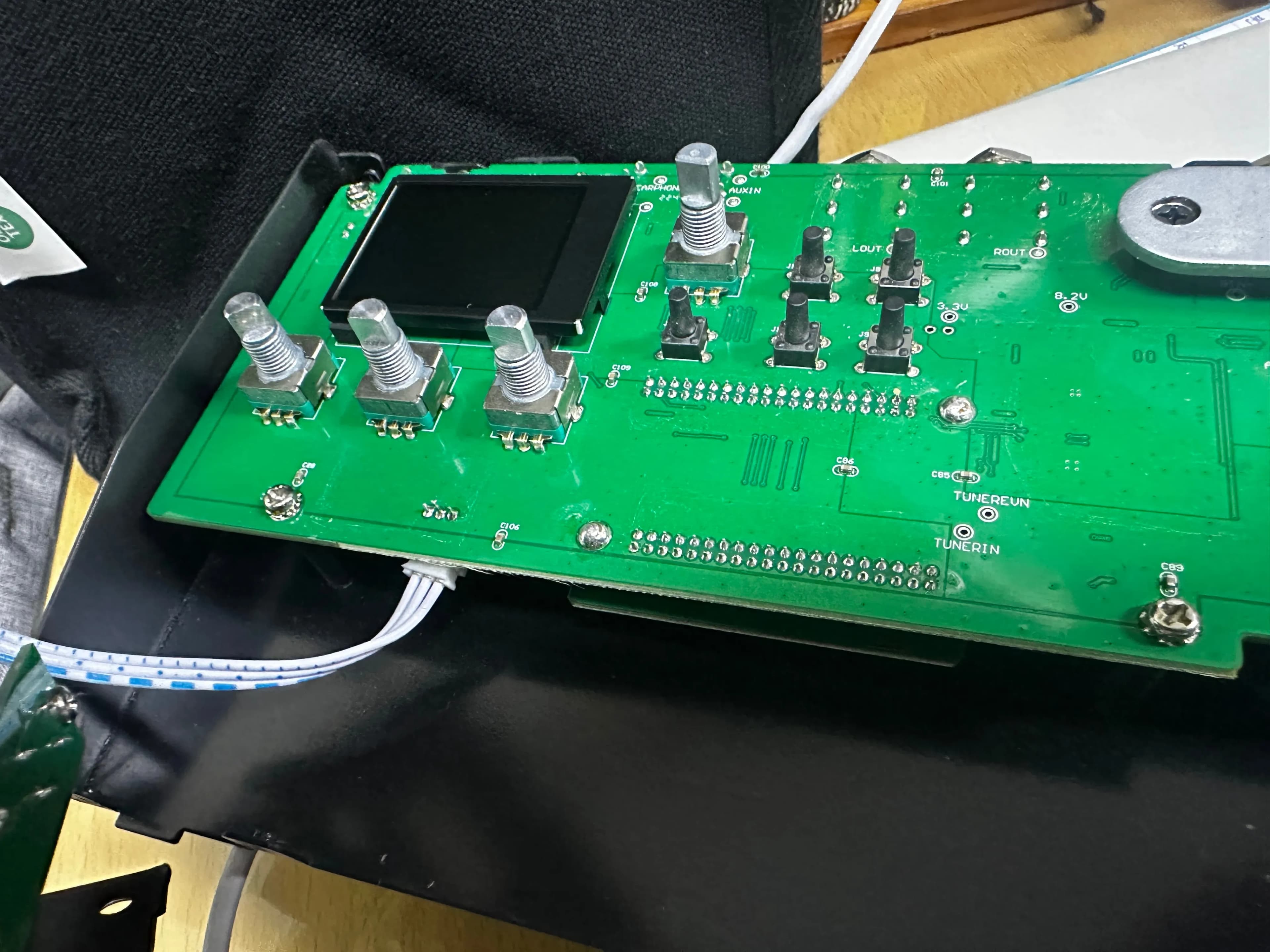

1. GP-100 분해하기

사실 이거 분해하기도 쉽지 않았는데 그냥 위쪽에 있는 단자 버튼과 볼트, 나사들을 모두 풀어주면 열린다.

살살 들어주면 쉽게 열리니 너무 억지로 열지는 말자.

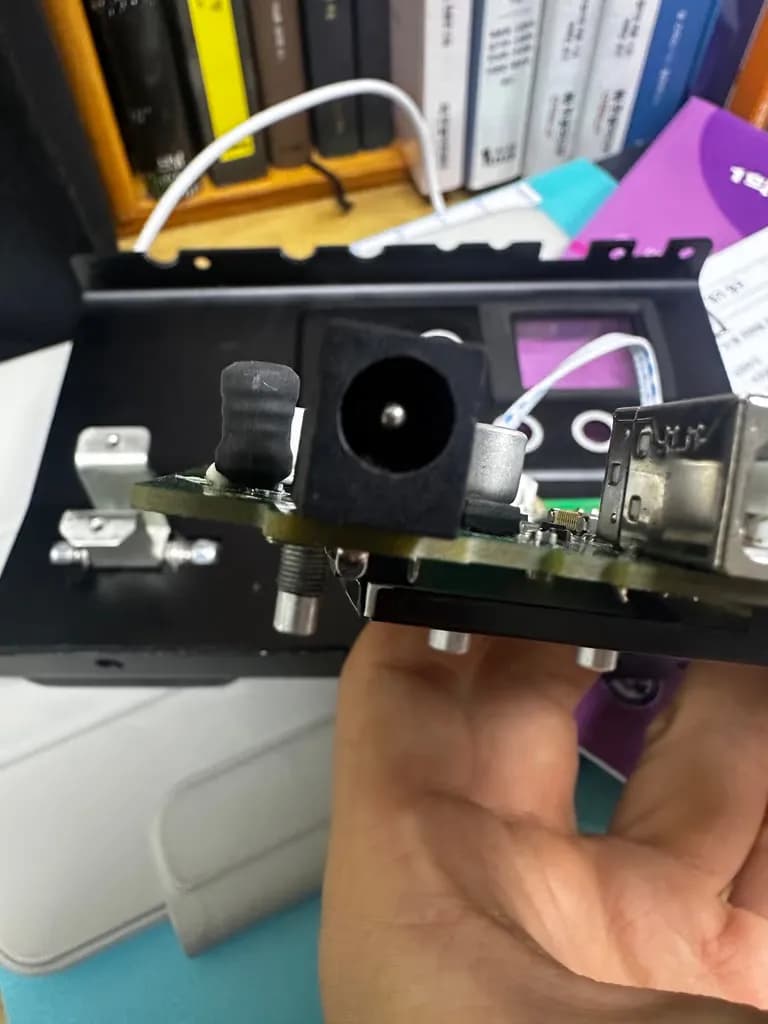

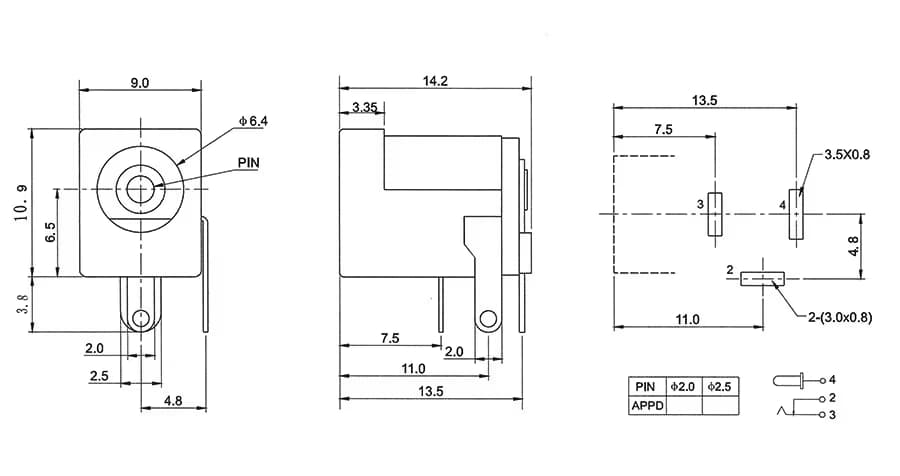

충전 단자는 확인해보니 DC-005 베럴잭이었다.

외경은 5.5mm, 내경은 2.1mm이다.

2. 수리 실패 이유

단순하게 단자를 갈아주면 될 줄 알았는데, 단자를 교체한 다음 전원을 넣어도 켜지지 않았다.

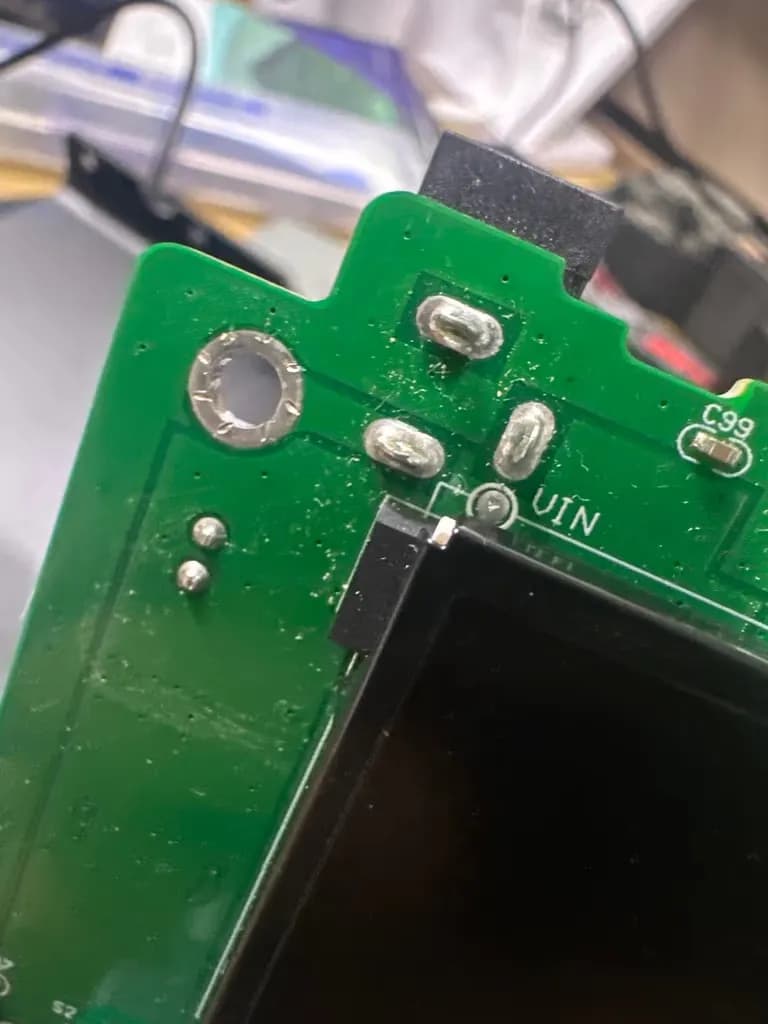

알고 보니 단자 부분이 노후화 되어 접점도 함께 분리된 것...

점프를 하려고 했으나 실수로 역전압을 걸어버려 이펙터가 날아갔다.

가장 결정적인 부분은, GP-100의 충전기 센터핀이 negative라는 사실을 몰랐던 것.

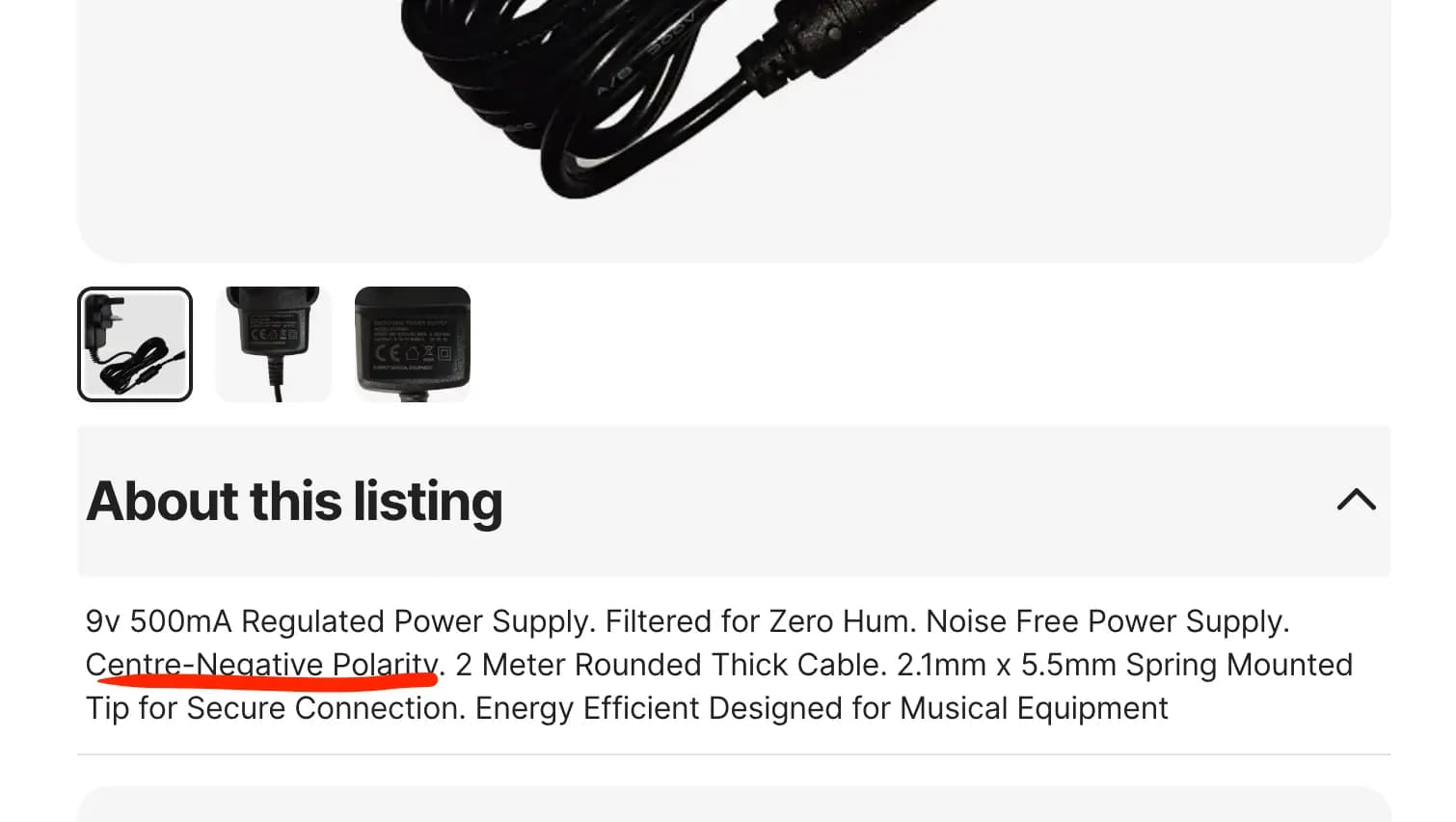

아래는 GP-100의 호환 충전기인데, 들어가서 보면 센터핀이 네거티브인걸 볼 수 있다.

뭐 공식 문서에서도 센터핀은 네거티브라고 되어 있으니 할말은 없다.

내가 멍청했을 뿐...

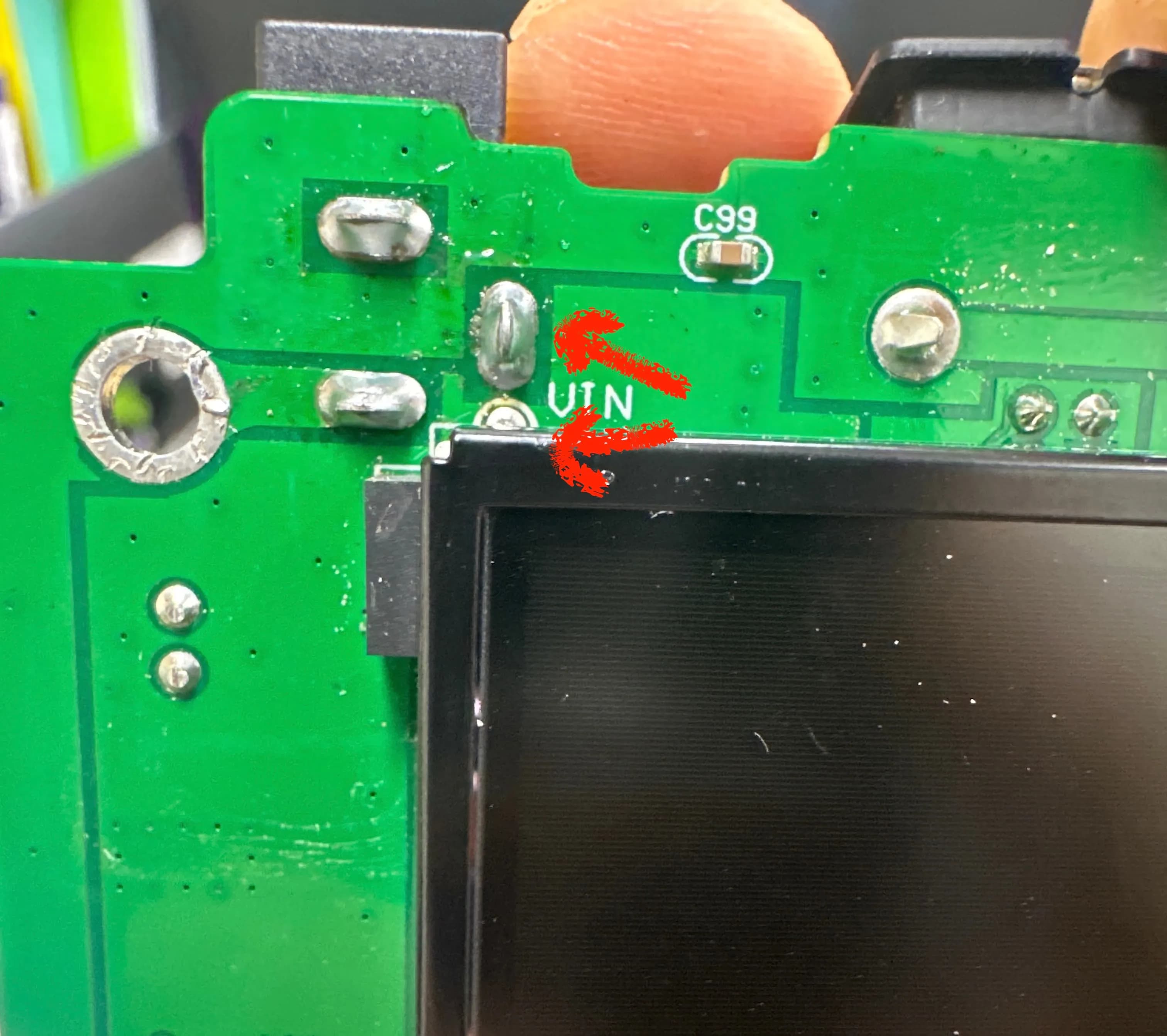

점프 방법은 생각보다 쉬웠는데, 아래의 빨간 화살표가 되어 있는 부분을 이어주기만 하면 된다.

사실 처음이 GPT가 해준 말이 맞았는데, 괜히 이것저것 찾아보고 나름 궁리하다가 실패해버렸다.

답은 간단했는데, 너무 많은 길을 돌아와 버렸다.

3. 후기

전기 회로들은 생각보다 섬세한 기술과 좋은 장비를 요구하는 것 같다.

이전에 DC 단자나 마이크로 5핀 단자를 교체했던 경험을 바탕으로 꽤나 숙련됬다고 생각했는데, 실전은 쉽지 않았다.

다음번에는 더 좋은 장비와 함께 하기로 다짐하는 하루였다.
